目前位置:首頁 > CZ-SEM-E01號商品詳細資料

TEC12706AJ 全新A級致冷片 超大温差一等品 通電後快速結冰

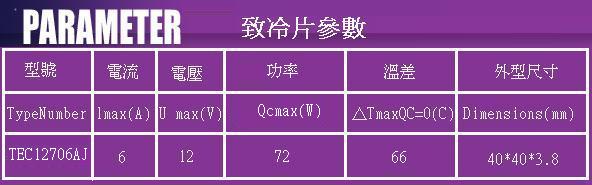

型  號: SEM-E01
簡  介: 型號:TEC12706AJ
工作電流:Imax 12VDC啟動時6A
最大温差△Tmax(Qc=0) 66℃以上
最大電壓:Vmax 12-15.5V
最大致冷功率Qcmax 97W(15.3VDC)通電後表面快速結冰
外型尺寸:40*40*3.8mm
引線長200mm
原價: 380
優惠價: 300
購  買:
  詳 細 說 明
元件對數 127
引線長200±2mm,線端部剝皮7±1mm 引線焊在熱面一端。
阻值 2∼2.5Ω(環境溫度23±1℃,1kHZ Ac測試)

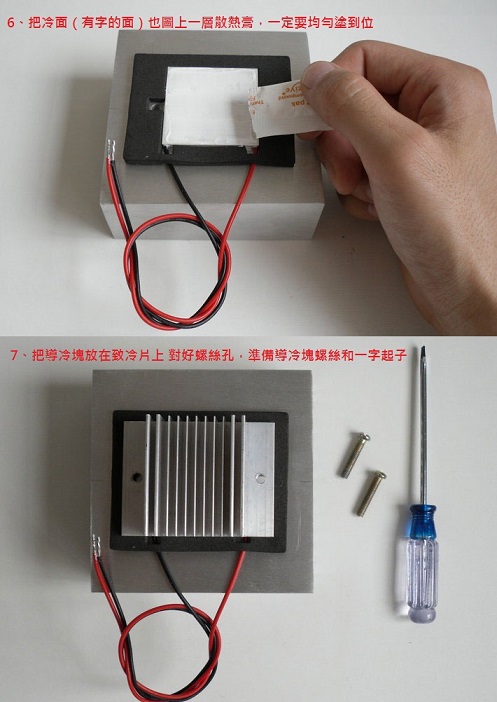

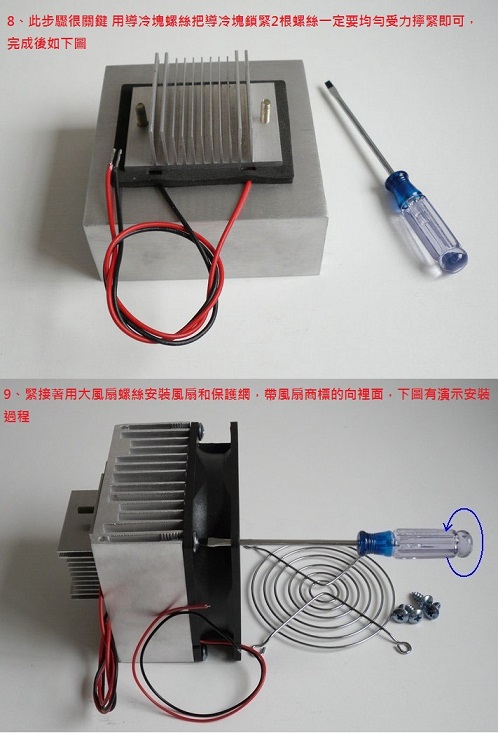

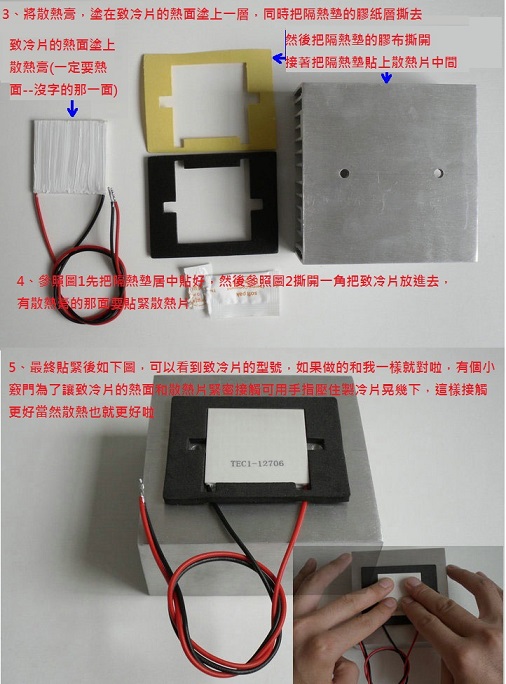

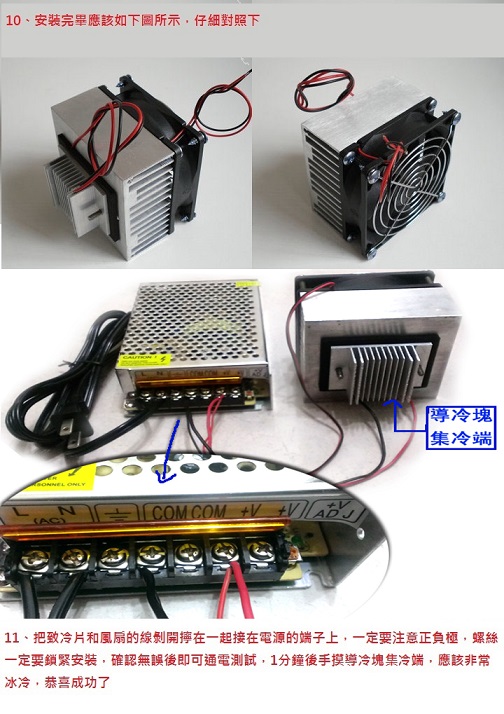

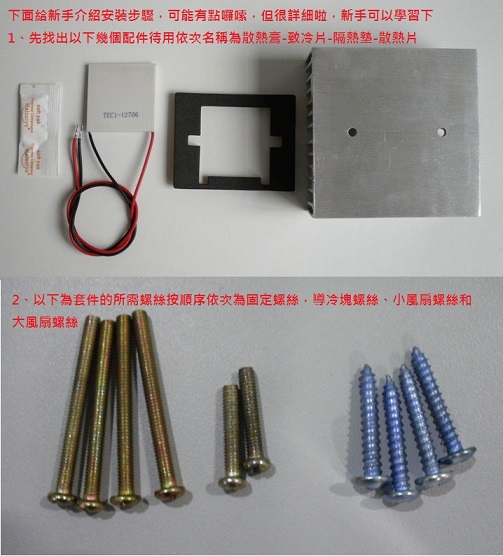

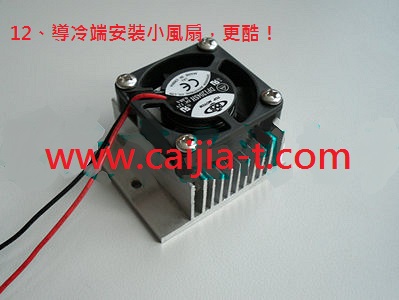

下面是TEC12706AJ 致冷片的使用安裝圖解:其他的配件 僅提供參考用

本賣場產品只有一只致冷片
















致冷片原理介紹

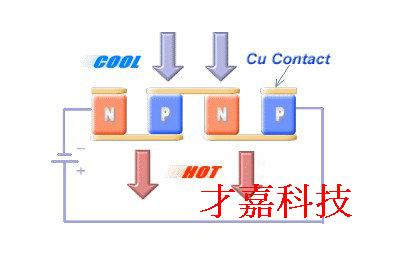

熱電致冷是熱電效應主要是珀爾帖效應在致冷技術方面的應用。實用的熱電致冷裝置是由熱電效應比較顯著、熱電致冷效率比較高的半導體熱電偶構成的。

半導體熱電偶由N 型半導體和P型半導體組成。 N 型材料有多餘的電子,有負溫差電勢。 P 型材料電子不足,有正溫差電勢;當電子從P 型穿過結點至N 型時,其能量必然增加,而且增加的能量相當於結點所消耗的能量。這一點可用溫差降低來證明。


相反,當電子從N型流至P型材料時,結點的溫度就會升高。直接接觸的熱電偶電路在實際的引用中不可用,所以上圖的連接方法來代替,實驗證明,在溫差電路中引入第三種材料(銅連接片和導線)不會改變電路的特性。

這樣,半導體元件可以各種不同的連接方法滿足使用者的要求。把一隻P型半導體和一隻N 型半導體聯結成熱電偶,接上直流電源後,在接頭處就會產生溫差和熱量的轉移.在上面的接頭處,電流方向是N至P,溫度下降並且吸熱,這就是冷端。而在下面的一個接頭處,電流方向是P 至N ,溫度上升並且放熱,因此是熱端。

按圖中把若干對半導體熱電偶對在電路上串聯起來,而在傳熱方面則是並聯的,這就構成了一個常見的致冷熱電堆。按圖示接上直流電源後,這個熱電堆的上面是冷端,下面是熱端。借助熱交換器等各種傳熱手段,使熱電堆的熱端不斷散熱並且保持一定的溫度,把熱電堆的冷端放到工作環境中去吸熱降溫,這就是熱​​電致冷的工作原理。

製冷片使用注意事項

1、當不知道致冷器的冷熱面時,可採用這樣的方法,將紅線接電源正極,黑線接負極,並可在沒有散熱條件下,瞬間通電進行試驗,即用手觸摸致冷器的兩個端面,會感到有一面的發熱,一面稍有冷感,發熱的一面為熱面,冷感的一面為冷面。但時間不能超過5秒,否則由於熱端溫度太高,極易造成器件燒壞。

2、在一般條件下,引線用紅色通常表示為正極:通常用黑色表示為負極,這是熱電致冷器工作時的接線方法。需致熱時.只要改變電流極性即可。致冷工作必須採用開關電源,電源的紋波係數應小於10%。

3、致冷器的熱電偶對數及極限電壓的識別方法,熱電偶對數即指P、N結點的數量。例如:致冷器的型號為TEC1-12706,則127為致冷器的熱電偶對數,06為允許電流值:A,致冷器的極限電壓≈熱電偶對數×0.12,例如: TECI- 12706的極限電壓V=127×0.12=15.4(V)。正常工作壓為極限電壓的78%,如TEC1-12706的工作電壓為15.4*0.78=12.01V。

4、各種致冷器不論在使用還是在試驗中,致冷致熱交換時應等冷熱面的溫度恢復到室溫,(一般在15分鐘以上)。否則易造成致冷器的損壞。

5、為了延長熱電致冷器的壽命,應對致冷組件四周進行密封處理。我們方法有二種,一種是採用704矽膠密封;另一種是採環氧樹脂密封,密封的目的是使致冷器的熱電偶與外界空氣完全隔離。起著防濕防潮的作用,並可以延長致冷器的壽命。

6、在安裝時,首​​先將致冷組件的兩面擦試乾淨,並分別在致冷器的冷熱面均勻地塗上一層薄薄的導熱矽脂。與致冷器相接觸的鋁散熱器或儲冷板的表面應平整,並擦試乾淨,也在其表面均勻地塗上導熱矽脂;在安裝過程中致冷器的冷面一定要與儲冷板接觸良好,熱面也應與鋁散熱器的表面充分接觸,(如用螺絲緊固,幾個螺絲的用力都應均勻,切勿過度或用力不均)。為達到最佳致冷效果,在儲冷板和鋁散熱器之間應用隔熱材料填充,其厚度一般在25-30mm為宜。

7、致冷片的安裝壓力建議在150PSI至300PSI之間,壓力太低會造致冷片接觸面接觸不良,壓力太大,會損壞致冷片。

8、用戶在沒有專用儀器的情況下,判斷致冷器的合格與否,主要是測試其電阻。可以使用數據電橋或帶有補償的電阻表,測量致冷器的電阻。用萬用表測試致冷組件靜態電阻不准確,只可供參考。

9、在搬運和安裝致冷器的過程中,操作人員應輕拿輕放,嚴禁將致冷片從高處摔下,即使在10-20cm的高度也會造成致冷器的內阻產生明顯變化,從而造成致冷器的損壞。

10、半導體致冷片使用在以下的場合,其壽命會可能大幅消減:A、頻繁使用冷熱交替使用B、振動情況下使用C、熱端散熱器溫度超過65度D、工作電壓超壓使用(建議不超過極限電壓的70%)E、致冷片的發熱面接觸不良F、四周不封膠的致冷片在潮濕的環境中使用

11、半導體致冷片使用在以下場合,會存在迅速損壞的可能:A、致冷片的發熱面不接觸任何散熱物件B、致冷片使用電壓超過極限工作電壓C、致冷片的承受壓力超過500PSI

本商品瀏覽次數: 80701 次
