MODBUS RTU協定4入4出控制繼電器控制器RS485開關量輸入輸出PLC模

型號：	RS485-4X401

簡介：	MODBUS RTU協定4入4出控制繼電器控制器RS485開關量輸入輸出PLC模組

原價：	~~880~~ 元

優惠價：	660 元

購買：

詳細說明

MODBUS RTU協定4入4出控制繼電器控制器RS485開關量輸入輸出PLC模組

資料下載位址： https://pan.baidu.com/s/1mj8YXYS 密碼: ukfn

4路光電隔離輸入，為幹結點輸入開關量，不能帶有電壓。
4路10A大電流繼電器輸出。
採用RS485介面，協定使用工業上流行的MODBUS RTU協定。
可以很方便地嵌入RS485的匯流排上。
一條RS485匯流排可以掛接32個模組,軟體設定位址等參數.位址等參數保存在EEPROM中。
提供控制示例來源程式。
標準工業導軌安裝。
防誤吸設計。
上電不誤吸。
提供MODBUS標準測試軟體。
寬電源供電9-24V供電。
串列傳輸速率1200-19200可設（同位不可設，無校驗通信方式）。

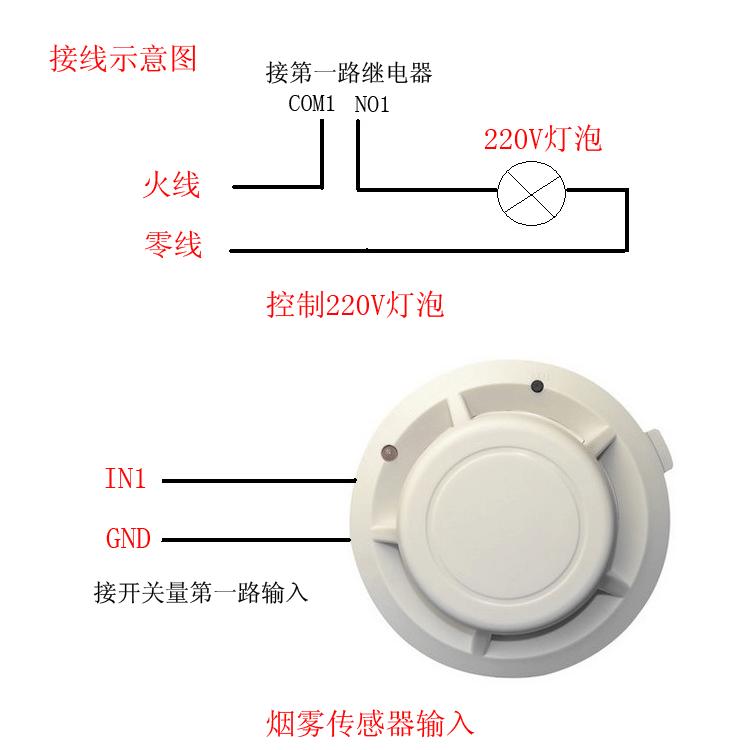

一、接線說明

GND--------地（電源負極） NO1----第一組繼電器常開

VCC-------9至24V（電源正極） COM1---第一組繼電器公共端

485A-------RS485正 NC1----第一組繼電器常閉

485B-------RS486負 NO2----第二組繼電器常開

IN1--------第一組開關量輸入 COM2----第二組繼電器公共端

IN2--------第二組開關量輸入 NC2----第二組繼電器常閉

IN3--------第三組開關量輸入 NO3----第三組繼電器常開

IN4--------第4組開關量輸入 COM3----第三組繼電器公共端

NC---------空，沒有使用 NC3-------第三組繼電器常閉

NO4-------第四組繼電器常開

COM4------第四組繼電器公共端

NC4-------第四組繼電器常閉

一、軟體協定

默認串列傳輸速率9600，一位起始位元，8個資料位元，一個停止位元，無效驗位。默認通信地址0x01。協定符合MODBUS RTU規範。

指令詳解（以位址1為例）

1、讀取開關量輸入。

發送指令格式：位址（1位元組）+命令（一位元組）+寄存器位址（兩位元組）+資料欄（兩位元組）+CRC校驗碼（兩位元組）。

資料返回格式：位址（1位元組）+命令（一位元組）+返回位元組數（1位元組）+返回的資料（一位元組）+CRC校驗碼（兩位元組）

發送：01 02 00 20 00 04 78 03

返回：01 02 01 0F E1 8c

返回0F,本模組只用低4 位元,只關心低四位。從第一位到第4位元分別表示開關量輸入INPUT1到INPUT4的狀態，當有開關量輸入信號時，相應的位元為0，假如第一路開關量有輸入，其它路沒有開關量輸入，這個值為0E。

2、控制繼電器輸出.

2.1一次控制單個繼電器動作（假定模組為0x01）

開第一路 01 05 00 10 FF 00 8D FF

開第二路 01 05 00 11 FF 00 DC 3F

開第三路 01 05 00 12 FF 00 2C 3F

開第四路 01 05 00 13 FF 00 7D FF

關第一路 01 05 00 10 00 00 CC 0F

關第二路 01 05 00 11 00 00 9D CF

關第三路 01 05 00 12 00 00 6D CF

關第四路 01 05 00 13 00 00 3C 0F

上面命令的返回的命令就是發送的命令

2.2一次操作所有繼電器動作

開全部 01 0F 00 10 00 04 01 0F BF 51

關全部 01 0F 00 10 00 04 01 00 FF 55

置一二路開，置三四路關01 0F 00 10 00 04 01 03 BF 54

置一二路關, 置三四路開 01 0F 00 10 00 04 01 0C FF 50

上面命令返回都是01 0F 00 10 00 04 55 CD

3、讀取繼電器輸出狀態

發送指令格式：位址（1位元組）+命令（一位元組）+寄存器位址（兩位元組）+資料欄（兩位元組）+CRC校驗碼（兩位元組）。

資料返回格式：位址（1位元組）+命令（一位元組）+返回位元組數（1位元組）+返回的資料（一位元組）+CRC校驗碼（兩位元組）

發送：01 01 00 10 00 04 3c 0c

返回：01 01 01 00 51 88

返回00,輸出繼電器的狀態,0 為斷開,1 為吸合.本模組只用低4 位元,只關心低四位。

4、設定模組位址

將設備位址改為01： 00 06 00 01 00 01 18 1b

將設備位址改為02： 00 06 00 01 00 02 58 1a

5、修改串列傳輸速率

修改串列傳輸速率為1200：發送00 06 00 02 00 01 e8 1b

修改串列傳輸速率為2400：發送00 06 00 02 00 02 a8 1a

修改串列傳輸速率為4800：發送00 06 00 02 00 03 69 da

修改串列傳輸速率為9600：發送00 06 00 02 00 04 28 18

修改串列傳輸速率為19200 發送00 06 00 02 00 05 e9 d8

修改成功後，會發返相同的資料，然後給設備重新上電，即完成修改，當串列傳輸速率忘記是那一個了，可以分別設置串口收發工具的串列傳輸速率從1200至19200分別發送指令測試。修改串列傳輸速率的時候只能接一個設備。

本產品絕對可以連接上PLC，我們知道PLC支援MODBUS RTU協定，下面用MODBUS的測試軟體Modbus Poll測試通信。

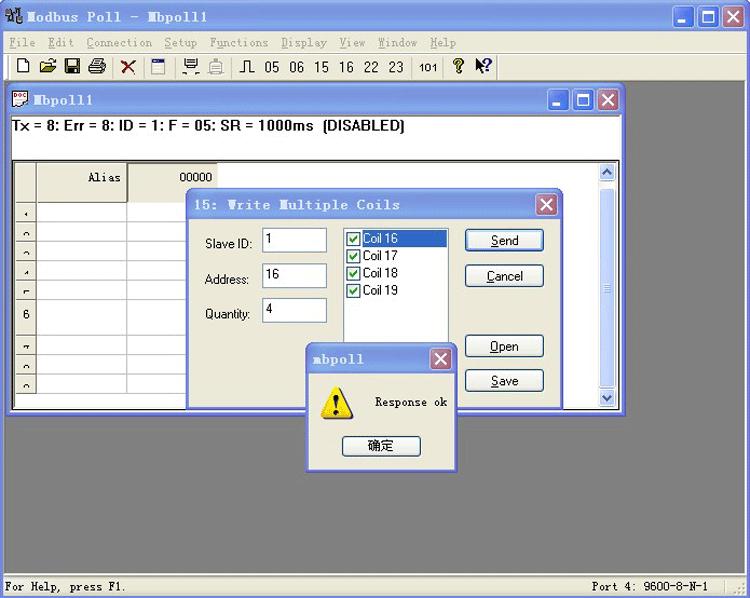

控制繼電器

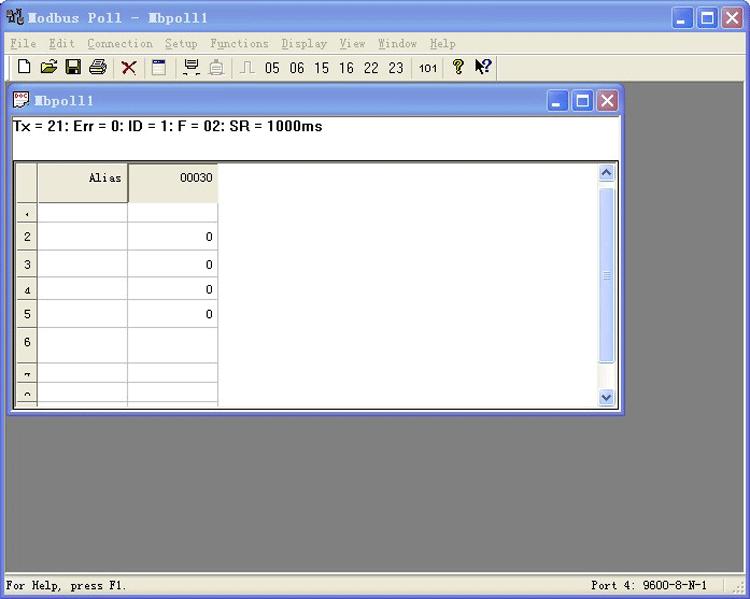

讀取開關量

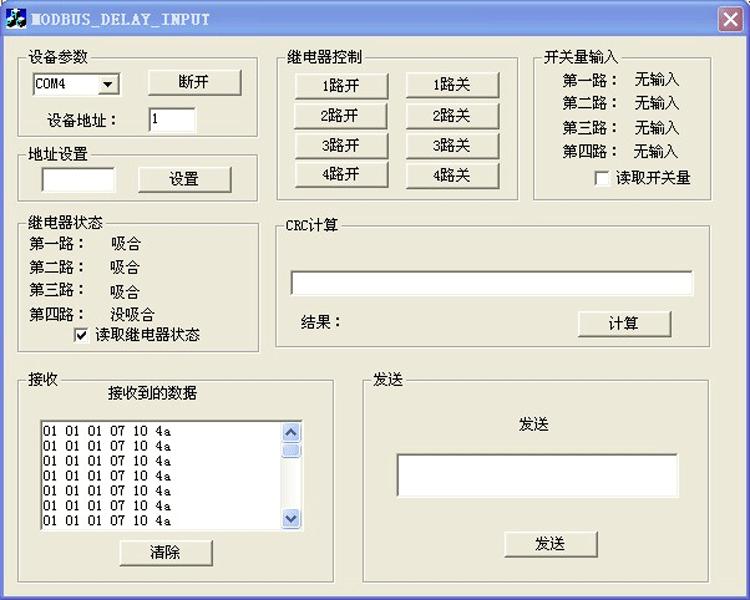

提供C++參考代碼設計，下面是提供參考程式的介面

此介面提供原始程式碼，功能強勁，能修改設備的位址，能操作各個繼電器，以及讀取開關量輸入，能讀取繼電器是吸合還是關閉。還能計算CRC校驗值，並且能顯示裝置返回的資料，此軟體在安裝過程中可直接用來測試設備，使得安裝人員安裝完後，立即可測試安裝的設備是否正常，大大方便了設備的安裝及維護。

發貨清單：成品一個，不帶電源，所有資料需網上下載

資料下載位址：連結: https://pan.baidu.com/s/1mj8YXYS 密碼: ukfn

資料及測試軟體均為簡體中文若是不能接受請勿下單
